Guindastes semipórticos

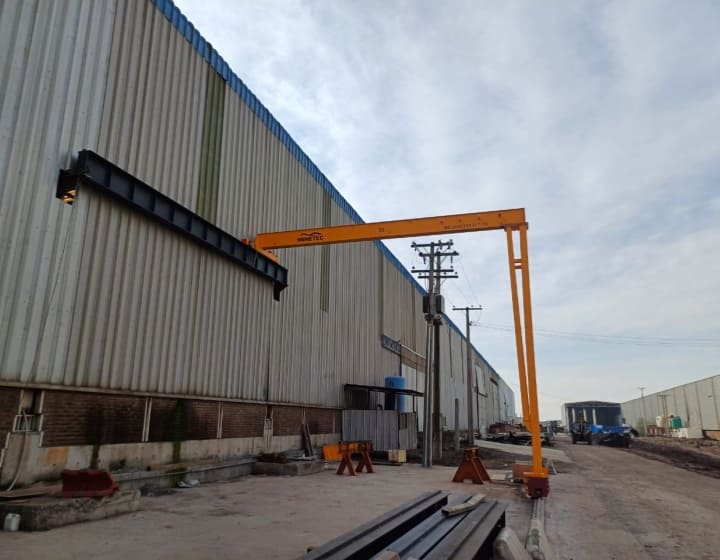

As pontes rolantes semipórtico são um tipo de equipamento de elevação intermediário entre as pontes rolantes e os pórticos rolantes, geralmente sustentadas por uma ou mais vigas, utilizando um trilho fixo no solo e um trilho elevado. Esse projeto permite o aproveitamento máximo do espaço disponível no ambiente de trabalho e é amplamente utilizado na movimentação de materiais em oficinas mecânicas.

Componentes principais: Mecanismo de elevação e carrinho: viga principal; estabilizadores; vigas de extremidade; caixa de controle elétrico; sistema operacional; sistema de proteção de segurança, etc.

Vantagens:
1. Economia de espaço: Comparado com pontes rolantes, reduz o espaço ocupado pelas colunas na fábrica; comparado com pórticos rolantes, economiza espaço de produção.
2. Relação custo-benefício: Ao utilizar a estrutura da planta para substituir as próprias pernas do guindaste, obtém-se uma maior relação custo-benefício.
3. Flexibilidade: Por não depender completamente da planta, as pontes rolantes semipórtico são superiores às pontes rolantes EOT tradicionais em termos de flexibilidade.
4. Segurança: Pode ser instalado sob a ponte rolante existente e equipado com os dispositivos de segurança necessários.
5. Ampla gama de aplicações: os guindastes semipórticos são adequados para uso interno e externo, oferecendo uma variedade de soluções, incluindo guindastes semipórticos de viga dupla e viga simples.

Aplicações:
Os guindastes semipórticos são amplamente utilizados nas seguintes áreas: indústria siderúrgica; movimentação de produtos florestais; transporte intermodal; movimentação de biomassa/pellets; produção de concreto; armazéns, canteiros de obras, docas, usinas de energia, etc.

(Em certas situações, pontes rolantes semipórtico podem ser equipadas com estabilizadores laterais tipo treliça para aumentar sua estabilidade estrutural.)

Existem duas aplicações típicas:

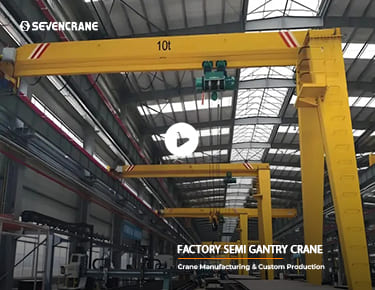

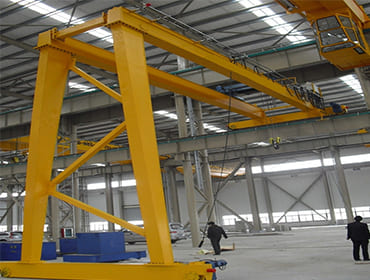

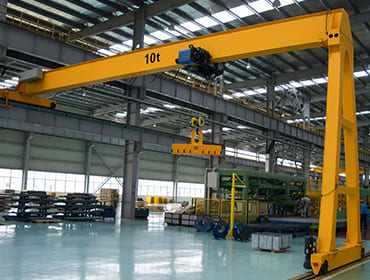

Em ambientes internos, geralmente são utilizados sob pontes rolantes existentes para fornecer mais ganchos, melhorando assim a produtividade da fábrica.

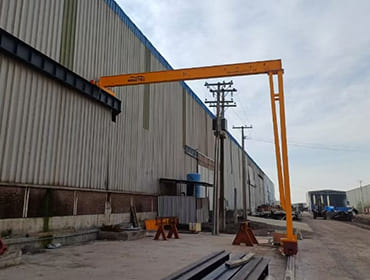

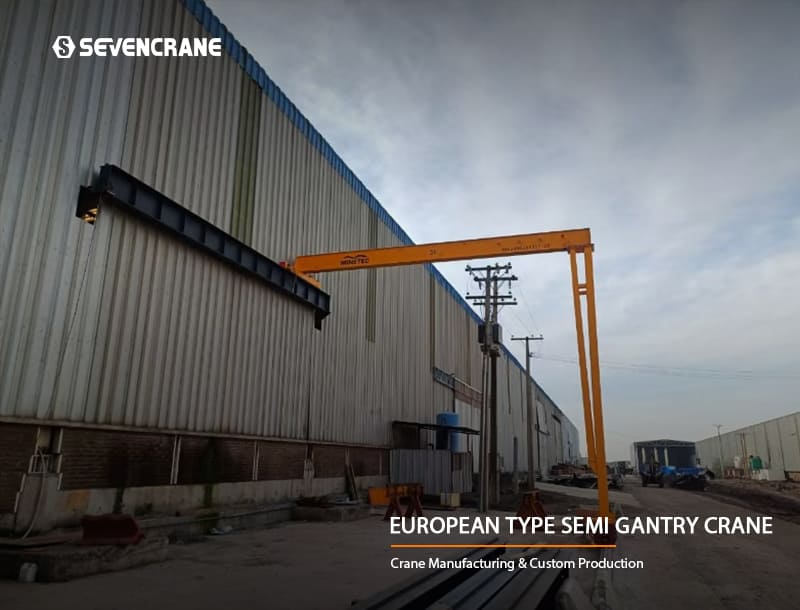

Ao ar livre, frequentemente utilizado próximo a edifícios, aproveitando ao máximo as estruturas de pistas de pouso existentes, melhorando assim a relação custo-benefício de fábricas ou usinas.

Com base na capacidade de carga, este tipo especial de ponte rolante pode ser dividido em pontes rolantes semipórtico de viga única e pontes rolantes semipórtico de viga dupla.

Tipos de guindastes semipórticos

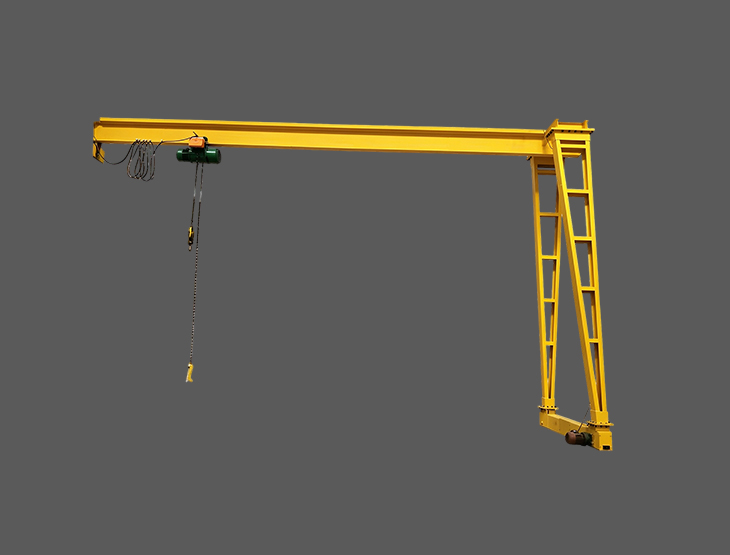

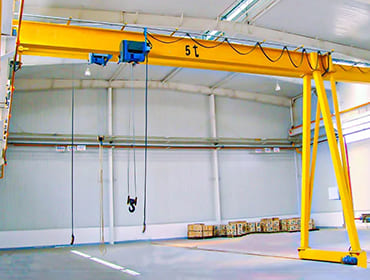

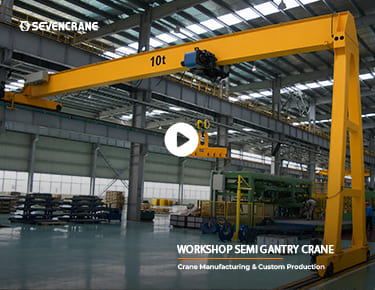

1. Guindaste semipórtico de viga única

Amplamente utilizado em fábricas, armazéns, pátios de estocagem, etc.

Capacidade de elevação: 1~20t

Vão: 7,5~20m

Altura de elevação: 6/9/12m (de acordo com suas necessidades)

Tensão: 220-660V 50/60Hz Trifásico

Classe trabalhadora: A3, A4

Temperatura ambiente: -25~40℃

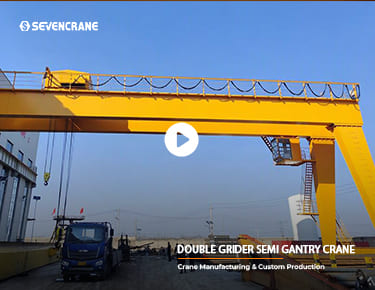

2. Guindaste semipórtico de viga dupla

Amplamente utilizado em fábricas, armazéns, pátios de estocagem, etc.

Capacidade de elevação: 1~20t

Vão: 7,5~20m

Altura de elevação: 6/9/12m (de acordo com suas necessidades)

Tensão: 220-660V 50/60Hz Trifásico

Classe trabalhadora: A5, A6

Temperatura ambiente: -25~40℃

3. Guindaste semipórtico sem trilhos

Amplamente utilizado em fábricas, armazéns, etc.

Capacidade de elevação: 1~20t

Vão: 7,5~20m

Altura de elevação: 6/9/12m (de acordo com suas necessidades)

Tensão: 220-660V 50/60Hz Trifásico

Classe trabalhadora: A3, A4

Temperatura ambiente: -25~40℃

Projeto personalizado de ponte rolante semipórtico
Nossa equipe de projeto utiliza tecnologia de ponta para fornecer soluções personalizadas para cada sistema de ponte rolante semipórtico, atendendo precisamente às suas necessidades. Seja você um usuário final com requisitos específicos para o local de trabalho ou um fornecedor de equipamentos para terceiros, podemos projetar pontes rolantes semipórtico de diversos tamanhos e capacidades para uma variedade de setores. Com nossa vasta experiência, garantimos que cada ponte rolante seja eficiente e eficaz na tarefa em questão.

Características do guindaste pórtico

Projeto

Tecnologia

Produção

Manutenção e Segurança

O projeto do nosso guindaste pórtico é elaborado por engenheiros especializados de acordo com as especificações detalhadas dos pedidos dos clientes.

A tecnologia e o processo de produção do guindaste pórtico seguem as normas ISO, FEM e DIN.

Desenvolvemos peças de montagem mais precisas de acordo com as normas europeias, tornando a instalação e a desmontagem do guindaste mais convenientes e compactas.

preço de guindaste pórtico automatizado sobre trilhos

Projeto

SEVENCRANE é sinônimo de serviço de primeira classe, custo-benefício e alta qualidade.

A conexão por parafusos e a conexão elétrica por encaixe são adotadas, o que torna a instalação e a manutenção mais convenientes, além de proporcionar uma estrutura flexível e uma operação mais estável.

A deflexão máxima do guindaste pórtico de estilo europeu produzido por nossa empresa é inferior a 3 mm.

Nossos padrões de soldagem de aço para guindastes seguem as especificações DIN18800 e BLATT7.

A estrutura do guindaste e o projeto de produção estão em conformidade com a terceira edição da norma FEM1001.

A dupla velocidade da ponte rolante é precisamente proporcionada pelo motor de dupla velocidade e pelo conversor de frequência. Selecionamos os motores de acordo com a norma FEM, sendo os modelos de motor as recomendações IEC 34-1, 34-5 e 72-1.

A caixa de engrenagens do motor foi projetada de acordo com a norma ISO/DIS6336/Ⅱ-6336/Ⅴ[DIN51150].

sistema de ponte rolante fixa industrial

Tecnologia

O carrinho de elevação adota um design modular otimizado ao estilo europeu, com estrutura mais compacta, altura livre reduzida, peso leve e alta capacidade de elevação.

As rodas são acionadas por um sistema de múltiplas chaves que minimiza o desgaste das rodas e dos eixos de transmissão.

Os pórticos rolantes SEVENCRANE são projetados e fabricados com tecnologia muito semelhante à dos sistemas de pontes rolantes.

Toda a máquina adota a tecnologia de otimização mais avançada, e o design europeu pode reduzir seus custos de construção e fornecer a solução mais eficaz para o seu projeto.

fornecedores de pontes rolantes automatizadas sobre trilhos

Produção

SEVENCRANE é sinônimo de serviço de primeira classe, custo-benefício e alta qualidade.

Possui uma equipe profissional de pesquisa e desenvolvimento em tecnologia de guindastes, além de uma linha de produção completa e linha de montagem de equipamentos, e o processo é perfeito.

Os equipamentos de elevação produzidos pela SEVENCRANE passaram pela certificação de produto de diversas regiões, países e organizações, e nossos produtos também foram exportados para mais de 30 países e regiões.

Nosso conceito de projeto de guindastes é uma extensão do conceito europeu, e sintetizamos nossa tecnologia e soluções de produção exclusivas por meio de pesquisa aprofundada e prática de aplicação de longo prazo.

Todo o processo de produção é basicamente automatizado, e a terceirização de todas as vigas da ponte rolante é feita por robôs de soldagem a arco submerso para melhorar a precisão da soldagem.

Todo o processo de produção de equipamentos para guindastes é monitorado por técnicos e engenheiros, garantindo assim a qualidade do produto final.

MANUTENÇÃO E SEGURANÇA

Todos os operadores em nossa oficina de produção devem possuir certificados de operação válidos.

Os guindastes de pórtico são submetidos a manutenção e revisão de acordo com as normas europeias estabelecidas.

Os operadores receberam treinamento profissional e compreendem a estrutura, o desempenho, os métodos de operação e as questões de segurança dos guindastes europeus antes de assumirem seus cargos, possuindo, portanto, as certificações necessárias.

Todos os nossos indicadores e tecnologias de produção visam garantir a operação segura e estável de guindastes de estilo europeu, prevenindo acidentes causados por fatores humanos e assegurando a segurança do pessoal e do patrimônio.

Dispositivos de proteção de segurança, como chaves de limite, limitadores de sobrecarga, termistores PTC, sensores de colisão e botões de parada de emergência, garantem a estabilidade e a segurança do guindaste durante a operação.

Todos os guindastes de pórtico estão equipados com uma plataforma de serviço que atende aos padrões para manutenção e inspeção seguras por parte da equipe de serviço.

O manual de operação do guindaste pórtico, os diagramas elétricos e as instruções relacionadas aos componentes elétricos e eletrônicos serão entregues ao cliente juntamente com o guindaste.

PROJETO BEM-SUCEDIDO

Confira alguns dos nossos trabalhos recentes para clientes.

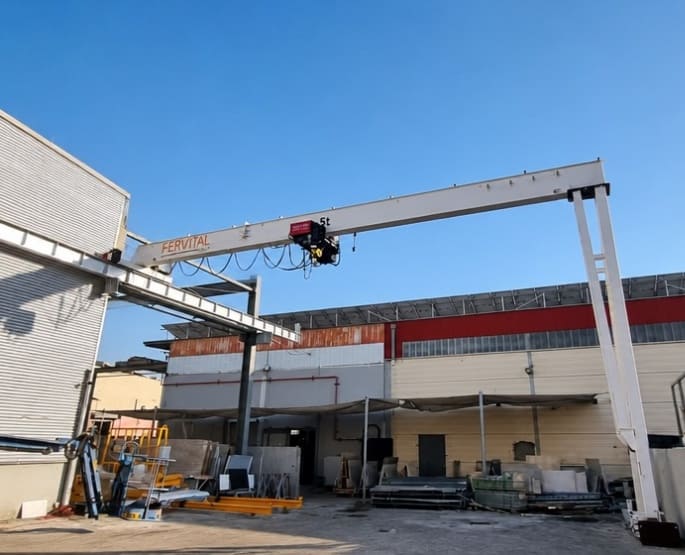

Guindaste semipórtico personalizado dominicano para uso externo.

Guindaste pórtico de perna única personalizado da Coreia do Sul com talha elétrica de cabo

Guindaste semipórtico de viga única personalizado de alta qualidade em Singapura

Guindaste semi-golias para armazém alfandegário da Nova Zelândia
