Le grue à portique à double poutre Il s'agit d'un pont roulant industriel robuste couramment utilisé. Sa structure à double poutre principale lui confère une grande capacité de charge et une excellente stabilité opérationnelle. Ses principaux composants comprennent les poutres principales, les jambes du portique, les traverses d'extrémité, le chariot élévateur, le mécanisme de levage, etc., ainsi qu'un système de commande électrique complet permettant des opérations de levage automatisées.

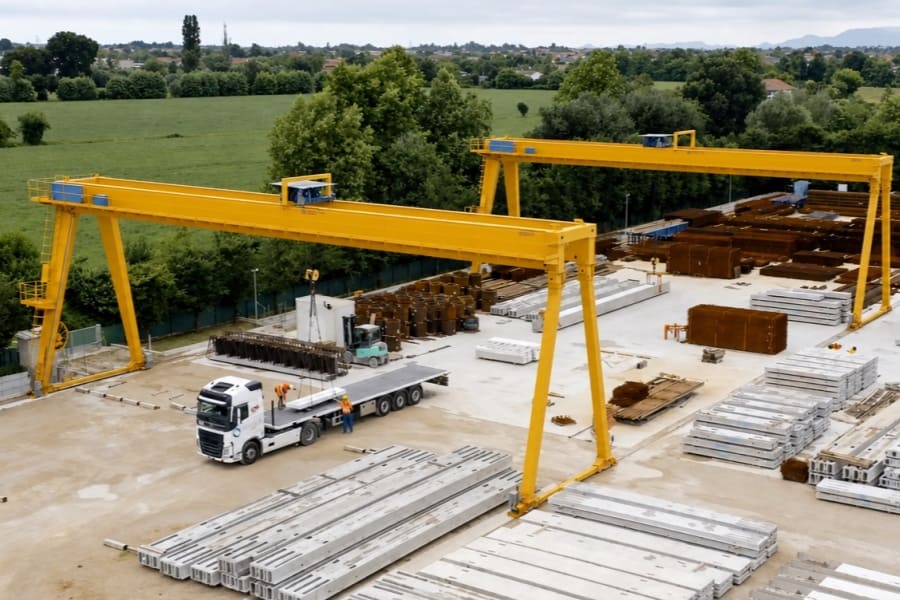

Cet équipement est largement utilisé dans les parcs de stockage extérieurs, les grandes usines, les entrepôts et plateformes logistiques, les usines de composants préfabriqués, les aciéries, etc. Ses applications sont nombreuses et le portique bipoutre est de plus en plus plébiscité par les entreprises. Cependant, son coût initial relativement élevé peut freiner l'investissement. Cet article vous propose d'en comprendre le fonctionnement. La compréhension de ce principe vous aidera à choisir le portique adapté et à optimiser votre capacité de production.

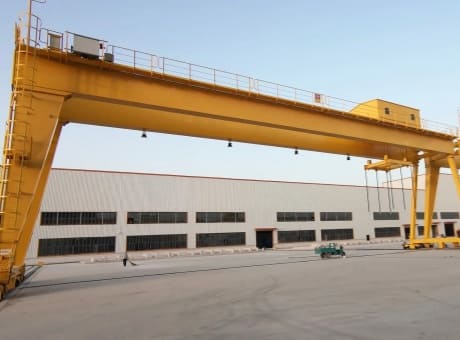

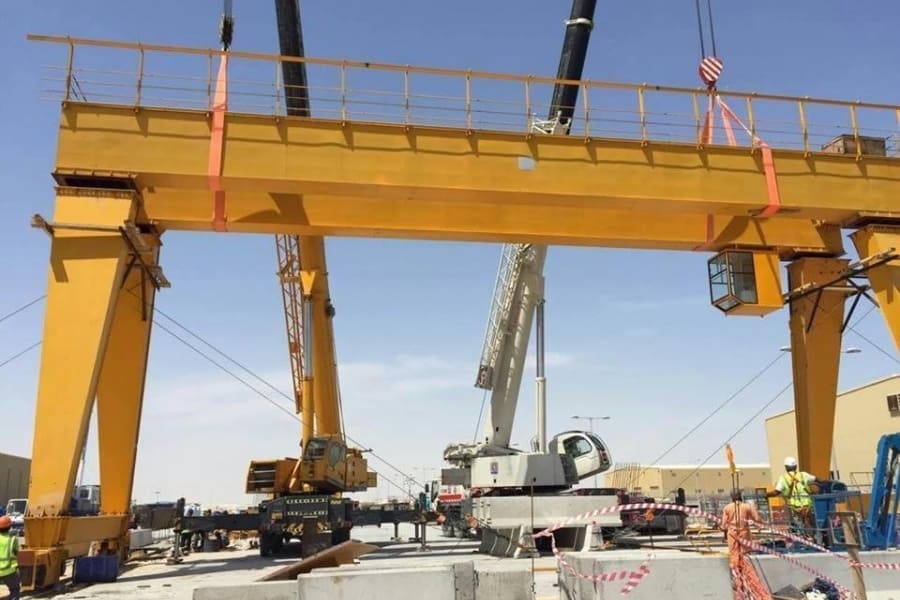

La conception à double poutre principale assure une rigidité et une résistance à la torsion élevées, tandis que les quatre pieds, reposant directement sur les rails au sol, garantissent la stabilité sous de lourdes charges. Les pieds du portique, intégrés à une structure de support verticale, supportent la pression des poutres principales et répartissent la charge globale de manière homogène au sol, stabilisant ainsi l'ensemble de la structure de l'équipement.
Les traverses d'extrémité relient les deux pieds et sont équipées d'un système de déplacement latéral qui entraîne l'ensemble de l'équipement le long des rails. Le chariot élévateur est installé au-dessus des deux poutres principales et peut se déplacer latéralement avec précision, permettant ainsi un positionnement précis des marchandises. Le mécanisme de levage comprend un palan électrique ou un treuil, élément central du système permettant la manutention des marchandises.
Le système électrique centralise le contrôle de l'équipement, gérant de manière uniforme le levage des marchandises, le déplacement du chariot et celui de l'ensemble de la machine. Les rails de guidage dédiés garantissent la stabilité et la pérennité du fonctionnement de l'équipement et réduisent efficacement les pertes d'exploitation.
Toutes les opérations de portique bipoutre sont complétées par trois systèmes de mouvement indépendants et coordonnés : le système de levage, le système de déplacement du petit wagon et le système de déplacement du wagon principal.
① Système de levage : Entraîné par le moteur de levage via un réducteur, il est commandé par une transmission à engrenages pour faire tourner le tambour, en coordination avec le système de poulies et de câbles pour commander la montée ou la descente du crochet de levage, permettant ainsi le transport vertical des marchandises.
② Mouvement latéral des petites voitures : Le chariot élévateur est équipé d'un moteur d'entraînement indépendant lui permettant de se déplacer latéralement le long des rails à double poutre principale. Ce déplacement permet un ajustement précis de la position latérale des marchandises, étendant ainsi la zone d'opération latérale de l'équipement pour répondre aux exigences de levage dans différentes positions.
③ Mouvement longitudinal de la machine principale : La poutre d'extrémité est équipée d'un moteur d'entraînement qui actionne les roues de déplacement, entraînant ainsi le déplacement de la grue portique le long des rails au sol. Associée à des câbles flexibles ou à des lignes de contact coulissantes pour l'alimentation électrique, elle garantit une alimentation stable lors des déplacements sur de longues distances, réduisant ainsi l'usure du matériel.
Le processus opérationnel standard de portique bipoutre Ce système simple et standardisé est adapté au transport de matériaux lourds tels que les plaques et bobines d'acier, ainsi que les éléments préfabriqués en béton. Le processus complet se déroule comme suit : positionnement et prélèvement du matériau → levage vertical → déplacement latéral du petit chariot → déplacement du chariot principal → positionnement précis → dépose en douceur → déchargement et remise en place. L'ensemble du processus est cohérent et efficace, et peut être facilement adapté aux besoins opérationnels, notamment pour les opérations de levage régulières et continues en usine.
La structure symétrique des deux poutres principales constitue l'atout majeur de cet équipement pour les charges lourdes. Les deux poutres principales supportent la charge de manière conjointe, répartissant uniformément la charge de levage et évitant toute déformation en un point précis. Il en résulte une stabilité structurelle bien supérieure à celle d'un équipement à poutre unique. Cette conception structurelle permet non seulement une plus grande portée et une capacité de charge nominale plus élevée, mais offre également une meilleure résistance aux chocs et à la déformation. Elle peut ainsi supporter des opérations de levage lourdes, fréquentes et intenses, pendant une longue période, garantissant une durée de vie prolongée et une sécurité d'utilisation accrue.
Le portique à double poutre Il prend en charge plusieurs modes de contrôle, qui peuvent être adaptés aux différents scénarios de travail selon les besoins.
La commande par bouton portatif est simple, flexible et pratique, adaptée aux conditions conventionnelles de petite et moyenne taille ;
La télécommande sans fil est libre de toute contrainte de câblage, avec une longue portée et une sécurité élevée, adaptée aux sites extérieurs complexes ;
Le poste de conduite offre une vue dégagée et une grande stabilité, ce qui en fait le choix privilégié pour les opérations de transport de charges lourdes à haute fréquence et de tonnage important.
Parallèlement, l'équipement permet la combinaison de plusieurs modes de contrôle afin de répondre à divers besoins de production.
Pour garantir la sécurité des opérations avec des charges lourdes, l'équipement est doté d'un ensemble complet de dispositifs de protection de sécurité intelligents.
Limiteur de surcharge : Surveillance en temps réel de la charge afin d'éliminer le risque de surcharge des opérations.
Interrupteurs de fin de course : Empêcher le crochet de se déplacer excessivement et de basculer, ou de se poser et de heurter quelque chose.
Bouton d'arrêt d'urgence : Coupez l'alimentation électrique en un seul clic pour faire face aux urgences.
Dispositif résistant au vent : Résister efficacement aux vents violents pour garantir des opérations extérieures stables et sûres et éviter tout risque d'exploitation.
Le portique à double poutre Cette machine assure la manutention tridimensionnelle et à grande échelle de matériaux lourds grâce à ses opérations principales de levage, de déplacement latéral du chariot et de déplacement longitudinal de l'ensemble de la machine. Forte d'une structure stable à double poutre, d'un mode de commande flexible et d'une configuration de sécurité complète, elle s'adapte parfaitement aux conditions industrielles de forte charge, impliquant des tonnages importants, de grandes portées et une fréquence élevée.
Vous recherchez un portique bipoutre pour votre projet ? Indiquez-nous la capacité de charge, la portée, la hauteur de levage et l’application requises pour obtenir une solution personnalisée.
